Технические характеристики насоса СДВ
Крупногабаритный вертикальный насос СДВ перекачивает городские и промышленные стоки. Рабочее колесо насоса - центробежное одностороннего входа.
Центробежный насос СДВ комплектуется специальным вертикальным электроприводом. Тип двигателя - асинхронный трехфазный электродвигатель напряжением 6000 В, 10000 В, мощностью от 400 кВт до 23700 кВт.
В таблице приведены характеристики на насосы.
Насосы производства ЗАО "Энергомаш (Сысерть) Уралгидромаш".
Рис. 1, 2, 3, 4, 5, 6 рабочие характеристики насосов фекальных СДВ.
| Марка насоса | Подача м³/ч |
Напор м |
Двиг. марка |
Двиг. кВт |
Двиг. В |
Масса кг |
Габариты м |
| СДВ2700/26,5-УЗ | 2700 | 26,5 | ВАН 118/23-8 УЗ | 400 | 6000 | 3900 | 2,72x1,57x4,04 |
| СДВ4000/28-УЗ | 4000 | 28 | ВАН 143/46-16 УЗ | 630 | 6000 | 6760 | 3,26x2,49x4,31 |
| СДВ7200/29-УЗ | 7200 | 29 | СДВ2-143/51-12 УХЛ4 СДВЗ-173/39-12 УХЛ4 |
1250 1250 |
6000 6000 |
8750 | 4,17x2,53x4,92 |
| СДВ9000/45-УЗ | 9000 | 45 | СДВ2-173/39-12 УХЛ4 ВАН 173/46-12 УХЛ4 СДВЗ-173/49-12 УХЛ4 |
1600 1600 1600 |
6000 6000 10000 |
10000 | 3,60x2,92x4,71 |
| СДВ9000/63М-УЗ | 9000 | 63 | СДВ2-215/49-12 УХЛ4 | 3150 | 6000 | 14500 | 2,42x3,46x8,25 |
| СДВ22700/63М-УЗ | 22700 | 63 | ВДС2-325/44-18УХЛ4 | 5000 | 6000 | 50200 | 4,55x4,53x8,4 |
| СДВ3600/80-УЗ | 3600 | 80 | СДВЗ-143/51-8 УХЛ4 | 9700 | 10000 | 10500 | 2,8x2,52x4,67 |
| СДВ7200/80-УЗ | 7200 | 80 | СДВЗ-215/49-10УХЛ4 | 23700 | 10000 | 11700 | 3,64x3,12x4,71 |
Диаметры рабочих колес насоса СДВ в следующих модификациях:
- 2700/26,5: 675 мм;
- 4000/28: 1250 мм;
- 7200/29: 1050 мм;
- 9000/45: 1230 мм;
- 9000/63М: 1400 мм;
- 22700/63М: 2130 мм.
Рабочие характеристики насосов

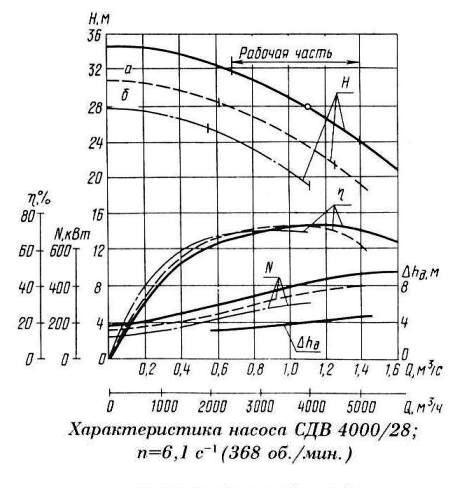

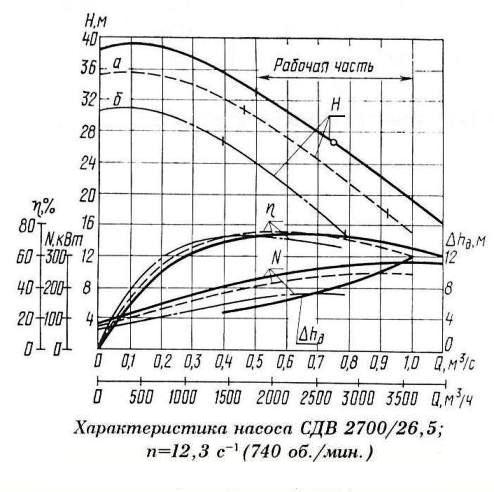

Рис.1 СДВ 2700/26,5  | Рис.2 СДВ 4000/28  |

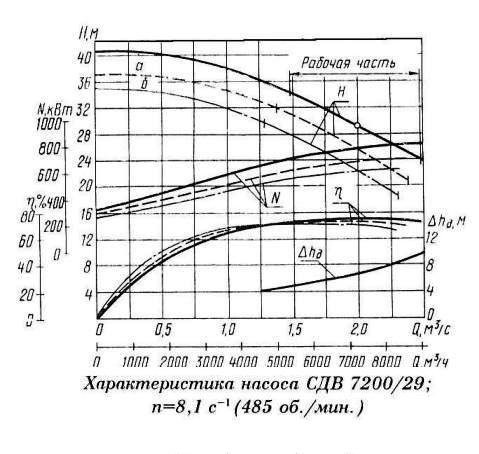

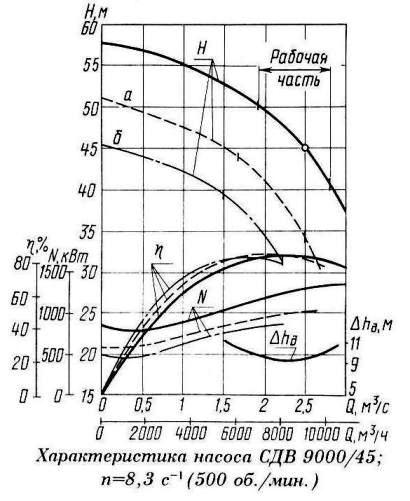

Рис.3 СДВ 7200/29  | Рис.4 СДВ 9000/45  |

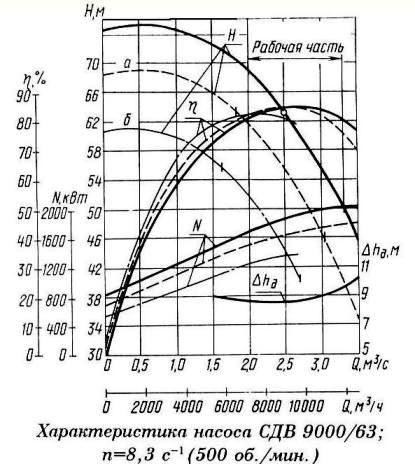

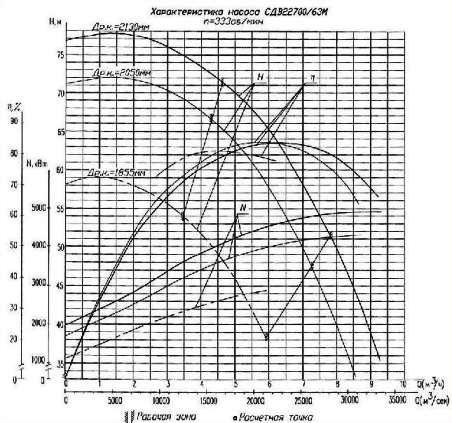

Рис.5 СДВ 9000/63  | Рис.6 СДВ 22700/63М  |
